    Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par nokthib le Lun 03 Sep 2007, 17:08

    Bonjour à tous,


    Les raisonnements, et autres, viennent de ma part, mais aussi de la part de Telectroboy (sur un autre forum : VAG TEHCNIQUE)

    Nous avons planchés tout deux sur ce régulateur de vitesse, et voici les conclusions schémas et aides.
    Votre voiture est pré-câblée : Ex: GOLF III

    Si tel est le cas, vous aurez un connecteur à quatres broches près de vos fusibles, tel que suit (sans les cosses)



    Choses à faire :
    1) Activer le CC dans l'ordinateur
    ==> il faut VAG COM

    Procédure:

    Allumer VAG COM
    Selectionner 01 Engine
    Puis Login, et tapez 11463
    Si c'est bon, dans le group de mesure 6, vous verrez le 255 (off) changé en 0.0 (activé !)

    Dès lors, on peut se lancer dans la conception !

    Couleurs des cables pour une voiture pré câblée !

    34 (SET) : Bleu-Gris
    35 (RESET) : Rouge
    66 (ON) : Noir/blanc
    et le 4eme est un +12V ignition (prendre le 12V sur celui ci!) : Noir Vert

    NB: il semblerais, après moulte raisonnements sur des RTA et des schémas électriques, il semblerais que 66soit le ON, et la broche 58 soit le READY (deux entrées de sélections bien distinctes, mais dans ce cas ci, on n'y prète pas attention, étant donné que l'auto est pré-câblée !)

    Voici le schémas de principe et de cablage:


    Pour ce cas ci, on s'occupe aps de la 58, on cable juste la 66, il faut croire qu'elles sont physiquement reliées.

    Voici quelques photos:

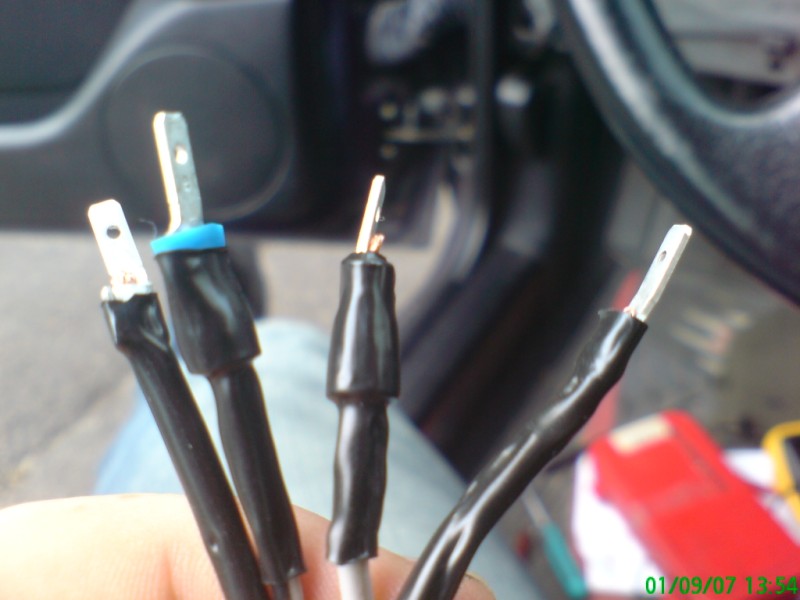

    Pour brancher au connecteur, j'ai trouvé despetites cosse en centre auto, à 2.2€ les 10





    A certir et a isoler avec un bout de gaine thermo !

    Voici le soudagation:



    tester si la led s'allume ocmme il faut



    Le faisceau entier:



    Et le connecteur:



    Comment tester si ca fonctionne, avant le "grand saut"

    ==> groupe de mes 06 Engine (01)

    D'abord la signification de Cl/Br/Re/Ac/On/On
    Cl = Clutch = embrayage à 1 quand on débraye.
    Br = Brake = Frein à 1 quand on freine.
    Re = Reset = Remise à zéro à 1 quand on appuie sur le bouton = entrée 34
    Ac = Acknowledgment = Prise en considération "de la vitesse" = entrée 35
    On = entrée 58
    On = entrée 66


    Choix des interrupteurs:
    Deux interrupteur, un deux positions, on off, a maintient (tout ce qu'il y a de plus normal)
    et un a trois position, dont juste celle du milieu a maintient, le reste impulsion

    Le cablage vous est montré au dessus.

    note: je déconseil la led, pour le moment, car problème elle reste toujours allumée, voir si probleme cablage, ou autre (12V récurent... ?)

    Si pas de led: pas besoin de masse

    ==> Prix total réalisation: 4.6 € led+support+ les deu xinter en bipolaire (prennez en unipolaire si vous le désirez, ca sera moins chère) + 2.2 € pour 10 cosses


    Note: Ca fonctionne également pour une seat ibiza par exmeple, mais il faut cablé le tout, jusqu'au calculateur, pour plus d'infos
    ==> http://www.vag-technique.fr/forum/index.php/topic,7774.0.html

    Thibault
    avatar
    Philippe
    Vieille branche du forum
    Vieille branche du forum

    Masculin Age : 52
    Emploi : Chauffeur/livreur PL
    Nombre de messages : 7752

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par Philippe le Lun 03 Sep 2007, 17:14

    nikel ca, je l'ai mis en post-it Wink

    on en veut plein des tuto comme ca :10:

    a++


    _________________
    MON BLOG ----------------------------------------------------- VIDEO DE MA TDI

    avatar
    nokthib
    Golfeur junior
    Golfeur junior

    Masculin Age : 30
    Emploi : Etudiant en électronique
    Nombre de messages : 453

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par nokthib le Lun 03 Sep 2007, 17:15

    Et en plus ça marche ! lol Wink

    Remi076
    Nouveau golfeur
    Nouveau golfeur

    Masculin Age : 37
    Emploi : informaticien
    Nombre de messages : 12

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par Remi076 le Mar 04 Sep 2007, 20:24

    bravo 1 Super travail

    mk3cs
    Golfeur novice
    Golfeur novice

    Masculin Age : 45
    Emploi : Je l'ai crée
    Nombre de messages : 101

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par mk3cs le Mer 17 Oct 2007, 16:36

    Remi076 a écrit:bravo 1 Super travail


    +1000
    avatar
    nokthib
    Golfeur junior
    Golfeur junior

    Masculin Age : 30
    Emploi : Etudiant en électronique
    Nombre de messages : 453

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par nokthib le Mer 17 Oct 2007, 19:02

    Merci SmileSmile
    avatar
    Invité
    Invité

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par Invité le Sam 15 Déc 2007, 12:49

    Ca se monte aussi sur les vr6 ?
    avatar
    nokthib
    Golfeur junior
    Golfeur junior

    Masculin Age : 30
    Emploi : Etudiant en électronique
    Nombre de messages : 453

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par nokthib le Sam 15 Déc 2007, 17:47

    Je ne pense pas. Sauf si tu a une gestion electronique, mais j'en sais rien ... sorry Wink
    avatar
    aurel35
    Nouveau golfeur
    Nouveau golfeur

    Masculin Age : 31
    Emploi : Lycéen
    Nombre de messages : 32

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par aurel35 le Jeu 27 Déc 2007, 15:29

    hey beh !

    je suis bien content que sa soit l'ancien proprio qui l'ai installé :p sa a pas l'air simple

    mais quel pied après Very Happy
    avatar
    nokthib
    Golfeur junior
    Golfeur junior

    Masculin Age : 30
    Emploi : Etudiant en électronique
    Nombre de messages : 453

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par nokthib le Jeu 27 Déc 2007, 15:31

    Boarf, en 30 minutes c'est fait Smile
    avatar
    gege.9100
    Membre honorifique
    Membre honorifique

    Masculin Age : 38
    Emploi : cariste
    Nombre de messages : 1274

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par gege.9100 le Jeu 27 Déc 2007, 16:11

    ouai , en 30mn pour toi scratch
    moi chuis pas trop calé electronique study en plus il faut vag com .

    sinon c'est bien trouvé , par contre faut pas se planté dans le montage, j'te raconte pas les dégas si ça se bloque !!
    et si ta un accident et qu"un expert vois ça !! , car ca doit pas etre hommologué .
    bref a faire monté par une perssonne qui a dejas fait le montage ou qui assure coté électronique.
    avatar
    nokthib
    Golfeur junior
    Golfeur junior

    Masculin Age : 30
    Emploi : Etudiant en électronique
    Nombre de messages : 453

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par nokthib le Jeu 27 Déc 2007, 16:21

    bah ca exploite un systeme comme à l'origine, puisque ca exploite le calculateur ... donc Smile
    avatar
    gege.9100
    Membre honorifique
    Membre honorifique

    Masculin Age : 38
    Emploi : cariste
    Nombre de messages : 1274

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par gege.9100 le Jeu 27 Déc 2007, 16:33

    apres chacun fait comme il veut Smile
    avatar
    Invité
    Invité

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par Invité le Jeu 27 Déc 2007, 17:13

    Toujours en recherche d'info pour montage sur VR6...

    Apparement certaine etait equipée d'origine avec commodo de cligno (comme les G4)
    avatar
    nokthib
    Golfeur junior
    Golfeur junior

    Masculin Age : 30
    Emploi : Etudiant en électronique
    Nombre de messages : 453

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par nokthib le Jeu 27 Déc 2007, 17:16

    faut voir si systeme électronique de gestion de la pompe... sinon système pneumatique... (ou alors tu achète un petit singe, qui tien la pédale a la place ...?)

    ou mieux une cordelette que tu attache a ton frein a main qui fait bras de levier avec le bouchon en caoutchouc en dessosu de la pédale, et tu regle grace a la grandeur du noeud ta vitesse... Magnifique idée !
    avatar
    Invité
    Invité

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par Invité le Jeu 27 Déc 2007, 17:23

    lol
    avatar
    Invité
    Invité

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par Invité le Ven 04 Jan 2008, 19:39

    Rgardez ce que j'ai trouvé... Donc apparement c'est possible puisque c'etait en option Wink Faut maintenant savoir si on peut le monter soit meme ou si on est obliger de passer par un pro.

    avatar
    bernie1664
    Nouveau golfeur
    Nouveau golfeur

    Masculin Age : 36
    Emploi : electrotechnicien
    Nombre de messages : 99

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par bernie1664 le Ven 04 Jan 2008, 21:51

    tu a koi,pour l'activé.iun interupteur ou le commodo qui existe pour l'origine?
    avatar
    Invité
    Invité

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par Invité le Ven 04 Jan 2008, 22:03

    Faut changer le comodo de clignotant.
    avatar
    Packy33
    Nouveau golfeur
    Nouveau golfeur

    Masculin Age : 45
    Emploi : Cariste Préparateur de commande
    Nombre de messages : 16

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par Packy33 le Ven 29 Mai 2009, 23:13

    Excusez moi pour mon ignorance, mais je suis une bille en mécanique. ça sert à quoi un régulateur de vitesse?
    avatar
    julien89
    Nouveau golfeur
    Nouveau golfeur

    Masculin Age : 29
    Emploi : etudiant
    Nombre de messages : 13

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par julien89 le Sam 20 Juin 2009, 00:23

    je comprend pas
    le premier interupteur 2 position ok
    mais le second pourquoi 3 position il remplace le boutton set du comodo soit juste une impultion un boutton poussoir pourrait pas faire l'affaire???
    c'est juste une question parceque je comprend pas tres bien desole si je dis une bourre...
    avatar
    matt59
    Golfeur apprenti
    Golfeur apprenti

    Masculin Age : 29
    Emploi : Chauffeur routier
    Nombre de messages : 352

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par matt59 le Mer 07 Oct 2009, 06:16

    quelqun pourer me dir pk on ne peut mettre le regulateur de vitesse que sur les golf tdi et pas sur les gti ou les vr6. le seul regulateur que jai vu sur un vr6 ete dorigine c'etait sur un highline full option mais c'etait une allemande il doit bien y avoir une petite solution pour nous? lol merci

    Toni78
    Golfeur pro
    Golfeur pro

    Masculin Age : 33
    Nombre de messages : 2274

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par Toni78 le Mer 07 Oct 2009, 09:54

    Apparemment ça se fait, mais il y a un peu de taff... Regardes ça!http://electricboy2.free.fr/index.php?option=com_content&task=view&id=36&Itemid=46
    avatar
    matt59
    Golfeur apprenti
    Golfeur apprenti

    Masculin Age : 29
    Emploi : Chauffeur routier
    Nombre de messages : 352

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par matt59 le Mer 07 Oct 2009, 21:11

    cest bete il ne montre pa les photo du montage . mais bn ce serer cool d epouvoir installer ca.

    si quelqun a plus dinformation merci davance Wink
    avatar
    pierrick 02430
    Nouveau golfeur
    Nouveau golfeur

    Masculin Age : 30
    Emploi : chauffeur routier
    Nombre de messages : 16

    Re: Fabriquer un reg vitesse VAG TDI, pour 6€ !!! de A à Z

    Message par pierrick 02430 le Mar 24 Nov 2009, 02:39

    Sur un 1l9 D de base sa se monte ? Il y a pas un ti gars de l'aisne qui serait me filer un coup de main

    Pour une voiture de 1993 quel type de cable devrais commandé ?
